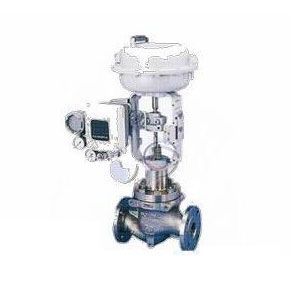

HCBE氣動籠式調節閥

HCBE氣動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-2標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。

閥　體

型式：直通鑄造球型閥

公稱通徑：100、150、200mm

公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接連接：嵌接焊SW（40～50mm）

材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：柱塞型壓力平衡式閥芯

流量特性：高容量流量特性,參考圖

金屬閥座:等百分比特性（%）和線性特性（L）

軟閥座:等百分比特性（%）和線性特性（L），高精度流量特性,參考圖

金屬閥座:等百分比特性（%）和線性特性（L）

軟閥座:等百分比特性（%）和線性特性（L）

注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。2、軟閥座的工作溫度和壓差范圍，請參考圖3

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式：LHA多彈簧式薄膜執行機構

膜片材料：乙丙橡膠夾尼龍布

彈簧范圍：20～100kPa、80～240kPa

供氣壓力：140、160、280、350kPa

氣源接口：Rc1/4

環境溫度：-30～+70℃

閥作用型式：氣-開式或氣-關式

附件：定位器、手輪機構、氣動閥位傳送器等。

性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

A、高容量套筒

B、高精度特性套筒和普通流量特性套筒

1、17-4PH不銹鋼（SCS24）不需堆焊。
2、空化、閃蒸和禁油的場合，不管工作溫度和壓力多大，建議堆焊司太萊合金。
允許壓差
A.氣-關式閥
1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。
法蘭距 mm

法蘭距符合IEC534-3標準。
外形尺寸 mm

備注：1、P=常溫型，EⅠ=伸長Ⅰ型，E2=伸長Ⅱ型，E2Ⅰ=整體式，E2W=焊接式
2、表上H欄尺寸是調節閥不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
3、伸長Ⅰ型H欄尺寸，左邊數字為JIS 10K和ANSI 125，150的閥，右邊數字為JIS 16K和ANSI300以上的閥。
重量 kg
