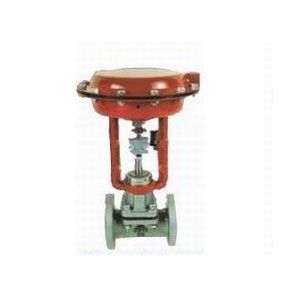

ZXT、ZST氣動薄膜、活塞式隔膜調節閥

產品名稱：ZXT、ZST氣動薄膜、活塞式隔膜調節閥

產品型號：ZXT、ZST

連接方式：

結構形式：

驅動方式：

產品口徑：DN20-200(可以根據您的要求定做)

公稱壓力：1.0MPa-6.4(可以根據您的要求定做)

閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、304、316

產品詳情

ZXT、ZST氣動薄膜、活塞式隔膜調節閥

ZXT、ZST氣動薄膜、活塞式隔膜調節閥，采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合。

　　本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍20~200mm，適用溫度范圍在150℃以內，泄漏量為零。

產品特點

ZXT型采用多彈簧執行機構，高度及重量均可減小30%。

閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。

閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。

流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

零件材料

主要零件材料：閥體：HT200，ZG230~450或上述材質襯里

隔膜：丁荃膠、天然膠、聚四氟乙烯波紋

薄膜：丁腈橡膠夾增強滌綸織物

彈簧：60S12Mn 閥體襯里材質及適用范圍

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10~+175	適用于非腐蝕性介質
軟橡膠	-10~+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10~+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10~+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10~+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
搪瓷	-10~+175	適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10~+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

隔膜材質及適用范圍

隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B級）	-40~+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50~+100	主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10~+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

主要技術參數
