概述

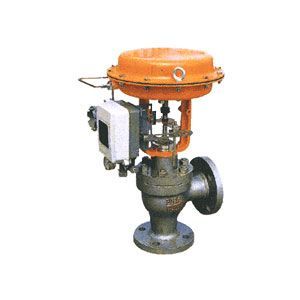

　　ZJHS精小型氣動薄膜角形單痤調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自?xún)襞c清洗的場合。

本系列產品有標準型、調節切斷型、波紋管密封型、夾保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20-200，適用流體溫度有-200°C～+500°C范圍內多種檔次。泄漏量標準有Ⅳ或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ni、司鈦萊合金堆焊

軟密封閥芯：增強聚四氟乙烯

填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

膜　　　蓋：A3

波 紋 膜片：丁腈橡膠夾增強滌綸織物

彈　　　簧：60Si2Mn

推桿、閥桿：2Cr13、1Cr18Ni9Ti

襯　　　套：2Cr13

主要技術參數及性能
