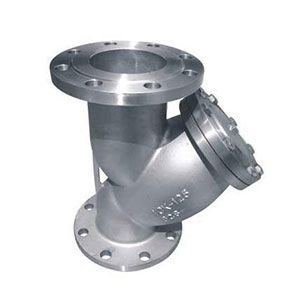

日標Y型過濾器
產品名稱：日標Y型過濾器
產品型號：GL41H
連接方式：法蘭
結構形式：Y型
驅動方式：手動
產品口徑：DN50-DN300
公稱壓力：10K-16K
閥體材質：WCB，不銹鋼，鑄鐵
產品詳情
日標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
| 1 | 閥體 | 灰鑄鐵或球鐵 |
| 2 | 閥座 | 黃銅 |
| 3 | 閥瓣 | 灰鑄鐵或球鐵 |
| 4 | 搖桿 | 灰鑄鐵或球鐵 |
| 5 | 銷軸 | 不銹鋼或碳鋼鍍鋅 |
| 6 | 閥蓋 | 灰鑄鐵或球鐵 |
應用規范
1、結構長度符合：JIS 10K
2、法蘭標準符合：JIS B2212
試驗
| 工作壓力 | 10K |
| 試驗壓力 | 21kg/cm2 |
| 密封試驗 | 15.4kg/cm2 |
主要尺寸
| DN | L | H | D |
| 50 | 250 | 168 | 155 |
| 65 | 285 | 185 | 175 |
| 80 | 315 | 200 | 185 |
| 100 | 370 | 255 | 210 |
| 125 | 420 | 295 | 250 |
| 150 | 490 | 345 | 280 |
| 200 | 570 | 425 | 330 |
| 250 | 680 | 515 | 400 |
| 300 | 800 | 600 | 445 |
