Y型截止閥J45H

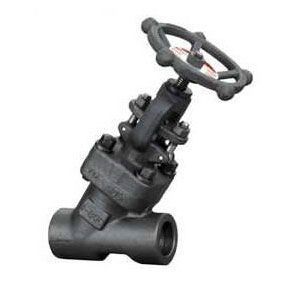

產品名稱：Y型截止閥J45H
產品型號：J45H
連接方式：法蘭
結構形式：直流式
驅動方式：手動
產品口徑：DN15-DN50
公稱壓力：150LB-600LB
閥體材質：鍛鋼
產品詳情
主要技術參數
| 型號 | 公稱壓力MPa | 1.6 | |
| J45H-16 | 試驗壓力MPa | 殼體 | 2.4 |
| 密封 | 1.6 | ||
| 工作溫度 | -30～180℃ | ||
| 使用介質 | 水 | ||
主要零件材料
| 型號 | 閥桿、閥蓋 | 灰鑄鐵 | 灰鑄銅 |
| J45H-16 | 閥桿、閥瓣 | 碳鋼 | |
| 閥桿螺母 | 銅 | ||
| 填料 | 石墨石棉盤根 | ||
主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定）
| 口徑 DN(mm) | 尺 寸(mm) | ||||
| L | D | H | H1 | D0 | |
| 20 | 150 | 105 | 195 | 215 | 90 |
| 25 | 160 | 115 | 265 | 290 | 100 |
| 32 | 180 | 135 | 290 | 320 | 120 |
| 40 | 200 | 145 | 315 | 355 | 140 |
| 50 | 230 | 160 | 325 | 365 | 160 |
| 65 | 290 | 180 | 350 | 385 | 180 |
| 80 | 310 | 195 | 445 | 510 | 220 |
| 100 | 350 | 215 | 460 | 540 | 240 |
| 125 | 400 | 245 | 530 | 615 | 280 |
| 150 | 480 | 280 | 600 | 685 | 320 |
| 200 | 600 | 335 | - | - | - |
