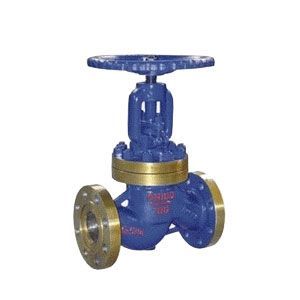

J41Y鉻鉬鋼截止閥

產品名稱：J41Y鉻鉬鋼截止閥

產品型號：J41Y

連接方式：法蘭

結構形式：直通式

驅動方式：手動

產品口徑：DN10-DN300

公稱壓力：1.6-16.0MPA

閥體材質：鉻鉬鋼

產品詳情

J41Y鉻鉬鋼截止閥主要用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。適用介質水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水、氧氣等。

結構特點與用途：

Strucure features and usages:

全關時手輪按順時針方向旋轉；

可以安裝在管道的任何位置上，介質從下往上流；

不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度；

合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。

主要尺寸及重量：

Main dimensions and weight：

試驗壓力

Test pressure

使用范圍
Scope of use

產品類型Product classification	適用介質Suitable medium	適用溫度（℃）Suitable temperature
J41(H.Y)-C型 J941(H.Y)-C型	水、蒸汽、油品Water,steam,oilgoods	≤425℃ ≤450℃
J41Y-I型 J941Y-I型	水、蒸汽、油品Water,steam,oilgoods	≤550℃

主要零件材料：
Material for main parts：

產品類型Product classification	零件名稱Part name
產品類型Product classification	閥體、閥蓋Body bonnet	閥桿Valve stem	閥瓣Disc	密封面Sealing face	閥桿螺母Yoke nut	填料Packing	緊固件Fastener	手輪Handwheel
J41(H.Y)-C型 J941(H.Y)-C型	25、WCB	鉻不銹鋼Cr.Stainless steel	2Cr1325	H:不銹鋼Y:鈷基硬質合金鋼H:Stainless steelY:Co-based carbide alloy steel	鋁青銅Albronze	柔性石墨Flexible graphite	優質碳鋼High-grade carbon steel	可鍛鑄鐵Forgeable cast-iron
J41Y-I型J941Y-I型	鉻鉬鋼 Cr.Mo steel	鉻鉬鋼Cr.Mo steel	合金鋼Alloy steel	鈷基硬質合金鋼C0-based carbide alloy steel	鋁青銅Albronze	柔性石墨Flexible graphite	合金鋼Alloy steel	可鍛鑄鐵Forgeable cast-iron

主要尺寸和重量：
Main dimensions and weight：

公稱通徑DNNominal diameter	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions									重量（kg）Weight
公稱通徑DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量（kg）Weight
J41(H.Y.B)-16C J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

主要尺寸及重量：
Main dimensions and weight：

公稱通徑DN Nominal diameter	J41(H.Y.B)-25 J41Y-25I J941(H.Y)-25 J941Y-25I
	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions										電動裝置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	b	f	z-d	H手	H電	D0	電動裝置 Electric dewice	手動 Hand	電動 Electric
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

主要尺寸及重量：
Main dimensions and weight：

公稱通徑DN Nominal diameter	J41(H.Y)-40 J41Y-40I J941(H.Y)-40 J941Y-40I
	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions												電動裝置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H電	D0	電動裝置 Electric dewice	手動 Hand	電動 Electric
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339
