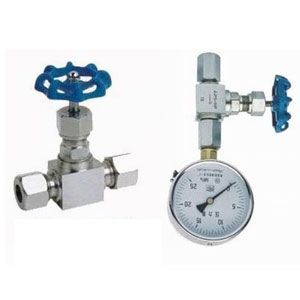

JJ.M1、JJ.M8壓力表截止閥
產品名稱：JJ.M1、JJ.M8壓力表截止閥
產品型號：JJ.M1、JJ.M8
連接方式：內螺紋
結構形式：直通式
驅動方式：手動
產品口徑：DN5
公稱壓力：32MPA
閥體材質：鍛鋼，碳鋼，不銹鋼
產品詳情
【產品名稱：壓力表截止閥】
【產品型號：JJ.M1、JJ.M8】
【概述】壓力表截止閥又名壓力表截止閥、壓力儀表閥,安裝拆卸方便、連接緊固,是儀表測量管路系統中作開啟或切斷管路作用。JJ.M1壓力表針形閥是一種可以精確調整的閥門，密封性能好，一般適用于較小流量,較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
【壓力表截止閥技術規范】
★☆工作壓力:≤32MPA;
★☆使用溫度:-20℃～+200℃;
★☆規格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2;
★☆連接形式:管接頭內螺紋連接;
★☆結構特征:錐面或球面密封;
★☆閥體材質:碳鋼、不銹鋼等;
★☆適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
★☆制造標準: GB/T12224-2005、JB/T7747-1995;
★☆閥門檢測及試驗標準:GB/T13927-1992;
壓力表截止閥主要零件材料：
| 零件名稱 Part name | 閥桿、閥蓋、螺栓 Body 、Bonnet、Bolt | 閥桿、閥瓣、密封墊 Stem、Disc、Gasket | 填料 Packing | 墊片Gasket | 手輪Handwheel |
| JJ．M1、JJ．M8-160-DN5 | 鉻鎳不銹鋼 Cr. Ni Stainless steel | 不銹鋼 Stainless stee | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite | 橡膠石棉板 Latex asbestos | 優質碳鋼High grade carbon steel |
壓力表截止閥主要性能規范：
| 型號 | 公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium | ||
| 殼體 Shell | 密封(液)Seal | 密封(氣)Seal | |||||
| JJ．M1、JJ．M8-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
| C≤425 OC | |||||||
壓力表截止閥主要外形及連接尺寸：
| 型號 Type | 公稱直徑DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||
| L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
| JJ．M1、JJ．M8-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
| G1/2’ 右 | ||||||||||
