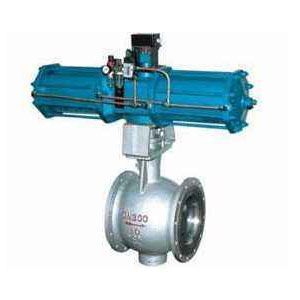

EQ647F氣動偏心半球球閥

產品名稱：EQ647F氣動偏心半球球閥

產品型號：EQ647F

連接方式：法蘭

結構形式：固定式

驅動方式：氣動

產品口徑：DN50-DN700

公稱壓力：0.6～2.5MPa

閥體材質：WCB 304 304L 316 316L

產品詳情

氣動偏心半球閥概述：

氣動偏心半球閥是我公司引進國外技術制造的一種新型球閥。采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。 V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，最大可調比為100:1。蝸輪傳動V型球閥還具有精確調節并可靠定位的功能。V型球閥適用Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。

主要零部件材料：

序號	名稱	代號	材料
序號	名稱	代號	WCB	304 CF8	316 CF8M
1	閥體		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端蓋		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	內六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定軸調節螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下墊片		不銹鋼柔性石墨；PTFE；316夾柔性石墨
7	下軸承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定軸		2Cr13	304	0Cr18Ni12Mo2Ti
9	球體		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	閥座壓圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	閥座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	內六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	閥座墊片		不銹鋼柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	閥桿		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上軸承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	對開圓環		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	雙頭螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料壓套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料壓板		WCB	0Cr18Ni9	0Cr18Ni9
27	雙頭螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驅動裝置
31	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

主要性能規范：

材料性能	材料代號
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
適用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質	硝酸類
測試范圍Mpa
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試	探傷測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa	GB/T6440-1992
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

主要外形及連接尺寸：

公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸（mm）
公稱壓力 PN/Mpa	公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y-10 C （WCB/304/316）
公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸（mm）
公稱壓力 PN/Mpa	公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
