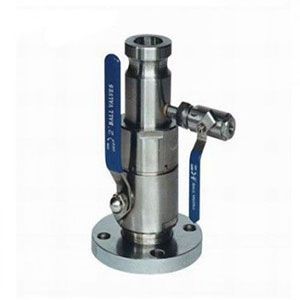

CQA槽車球閥
產品名稱：CQA槽車球閥
產品型號：CQA-25P
連接方式：法蘭
結構形式：直通流道
驅動方式：手動
產品口徑：DN25-DN50
公稱壓力：1.0MPa-4.0MPA
閥體材質：鑄鋼、碳鋼、不銹鋼、304、316
產品詳情
CQA-25P槽車球閥采用法蘭連接安裝在緊急切斷閥下游，出口與同規格快速接頭配合使用，用來裝卸和卸荷介質時的接通和截斷，待放散閥，適用于液化氣槽車和液氨槽車上，并采用浮動式球體進行啟閉，操作速度快。
主要設計參數
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN25、50mm
公稱壓力：PN1.6、2.5、4.0MP。
主要性能參數
| 公稱壓力 | 殼體試驗 | 密封試驗 | 適用介質 | 適宜溫度 |
| 2.5 | 3.75 | 2.75 | 液化氣、液氨等 | -40~+80℃ |
| 4.0 | 6.0 | 4.4 |
主要零件材料
| 閥體 | 球體、閥桿 | 密封圈 | 填料 |
| 不銹鋼 | 不銹鋼 | 增強聚四氟乙烯 | 聚四氟乙烯 |
CQA-25P主要外形尺寸和連接尺寸
| PN | DN | d | L | H | D | D1 | D2 | b | f | Z-фd | W |
| 2.5MPa | 25 | 22 | 194 | 78 | 115 | 85 | 65 | 16 | 2 | 4-14 | 150 |
| 2.5MPa | 50 | 46 | 230 | 88 | 160 | 125 | 100 | 20 | 3 | 4-18 | 180 |
