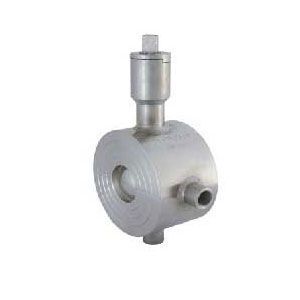

保溫夾套對夾式球閥

產品名稱：保溫夾套對夾式球閥

產品型號：BQ71F/H

連接方式：對夾式

結構形式：浮動直通

驅動方式：手動

產品口徑：50-200A

公稱壓力：1.0～16MPa

閥體材質：WCB 20# A105 304 304L 316 316L

產品詳情

■產品特點

保溫夾套對夾連接球閥是我廠開發研制的專利產品，專利號為：ZL93201429.1，它具有結構緊湊、密封可靠，重量輕、保溫性能好，安裝方便，啟閉輕構等特點。

■主要零件材料及適用工況

■主要尺寸及重量

注：1為PN1.0、1.6、2.5MPa球閥的數值，其中以分數表示者，分子為PN1.0、1.6MPa的值，分母為PN2.5MPa的值；
2為PN2.0MPa、Class150球閥的數值。
■型號及主要參數

配管法蘭	公稱壓力或壓力級	產品型號
JB/T74-90 (JB74-90)、GB91 12-9131 HGJ44-76	PN1.0MPa	BQ71F-10C	BQ71F -10P	BQ71F- 10P 8	BQ71F- 10P 3	BQ71F- 10R	BQ71F- 10R 8	BQ71F- 10R 3
	PN1.6MPa	BQ71F-16C	BQ71F -16P	BQ71F- 16P 8	BQ71F- 16P 3	BQ71F- 16R	BQ71F- 16R 8	BQ71F- 16R 3
	PN2.5MPa	BQ71F-25	BQ71F -25P	BQ71F- 25P 8	BQ71F- 25P 3	BQ71F- 25R	BQ71F- 25R 8	BQ71F- 25R 3
GB9112-9131、SH3406	PN2.0MPa	BQ71F-20C	BQ71F -20P	BQ71F- 20P 8	BQ71F- 20P 3	BQ71F- 20R	BQ71F- 20R 8	BQ71F- 20R 3
ANSI B16.5	Class 150	BQ71F-150(Lb)C	BQ71F-150(Lb)P	BQ71F-150(Lb)P 8	BQ71F-150 (Lb)P 3	BQ71F-150 (Lb)R	BQ71F-150 (Lb)R 8	BQ71F-150 (Lb)R 3
JIS B2212	10K	BQ71F-10 (K)C	BQ71F-10(K)P	BQ71F-10 (K)P 8	BQ71F-10 (K)P 3	BQ71F-10 (K)R	BQ71F-10 (K)R 8	BQ71F-10 (K)R 3
氧動球閥	在相應的手動型號的BQ后插入“6”表示，示例：BQ671F-16C。氧動裝置的氧源壓力為.04-0.4MPa
電動球閥	在相應的手動型號的BQ后插入“9”表示，示例：BQ971F-16C

注：1密封圈材料選用對位聚苯，則將型號中密封面材料代號“F”改為“Fs”示例：BQ71Fs-16C。

本文來自：北方閥門集團有限公司，轉載請注明出處：http://m.hhs-cadg.cn/html/cpxt/qf_8_821.html
