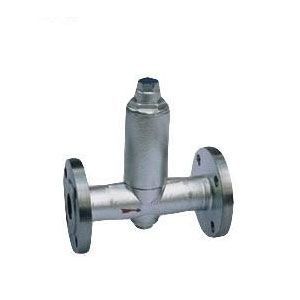

CS44F液體膨脹式蒸汽疏水閥
產品名稱：CS44F液體膨脹式蒸汽疏水閥
產品型號：CS44H/F
連接方式：法蘭
結構形式：膨脹式
驅動方式：手動
產品口徑：DN15-50
公稱壓力：1.6MPa-4.0MPa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
產品詳情
CS44H/F液體膨脹式蒸汽疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵感溫內件，采用優質鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。排水是連續的，而且沒有噪音。溫度敏感元件，采用不銹鋼耐腐蝕。不受振動，蒸汽壓力波動和水鋰的影響。體積小、重量輕、安裝方便。疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。
主要外形及連接尺寸
| 型號 Type | 公稱通徑 | A | B | C | 型號 Type | 公稱通徑 | L | H | D | D1 | D2 | b | f | Z-φd |
| CS14FH-16C2540 | 15 | 170 | 88 | 35 | F 16 CS44H-25C 40 | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 170 | 88 | 35 | 20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||
| 25 | 180 | 90 | 42 | 25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||
| 32 | 190 | 95 | 48 | 32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||
| 40 | 210 | 105 | 55 | 40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||
| 50 | 210 | 108 | 55 | 50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
