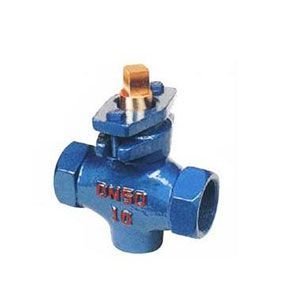

二通內螺銅芯旋塞閥X13T
產品名稱：二通內螺銅芯旋塞閥X13T
產品型號：X13T-1.0
連接方式：法蘭
結構形式：二通式
驅動方式：手動
產品口徑：DN15-DN100
公稱壓力：1.0MPa
閥體材質：HT200，鑄鐵，銅
產品詳情
二通不銹鋼內螺紋旋塞閥概述
二通不銹鋼內螺紋旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。
二通不銹鋼內螺紋旋塞閥主要性能規范
| 型號 | 公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | 適用介質 | 工作溫度(℃) | |
| 殼體 | 密封 | ||||
| X13W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |
二通不銹鋼內螺紋旋塞閥主要尺寸
| 公稱通徑 DN(mm) | 管螺紋 G | 尺寸(mm) | ||||
| L | □S | □S1 | h2 | H | ||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 140 | 46 | 135 | 425 |
二通不銹鋼內螺紋旋塞閥主要材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X13W-1.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | 油浸石棉盤根 柔性石墨 |
