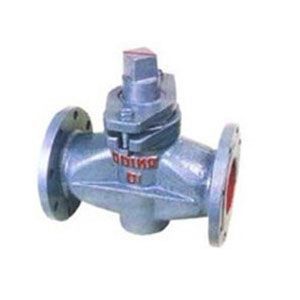

二通鑄鐵旋塞閥X43W-1.0
產品名稱：二通鑄鐵旋塞閥X43W-1.0
產品型號：X43W-1.0
連接方式：法蘭
結構形式：二通
驅動方式：手動
產品口徑：DN15-DN300
公稱壓力：1.0MPa
閥體材質：HT200，鑄鐵
產品詳情
產品概述
旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。主要優點如下：適用于經常操作，流體阻力小。啟閉迅速、輕便。相對體積小，結構簡單，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。旋塞閥安裝與維護應注意以下事項：要留有閥柄旋轉的位置不能用作節流。帶傳動機構的球閥應直立安裝。
連接尺寸
| 型號 | 公稱通徑 DN（mm） | X43W型二通鑄鐵旋塞閥尺寸（mm） | |||||||||
| L | D | D1 | D2 | f | b | z-φd | □s | h | H | ||
| X43W-1.0 | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | ||||||
