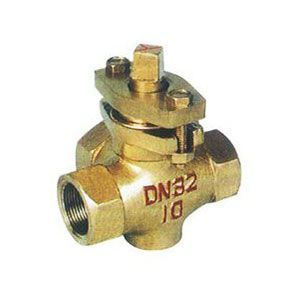

X44W-10T三通內螺紋全銅旋塞閥
產品名稱：X44W-10T三通內螺紋全銅旋塞閥
產品型號：X14W-1.0T
連接方式：法蘭
結構形式：三通流道
驅動方式：手動
產品口徑：DN15-DN100
公稱壓力：1.0MPa
閥體材質：黃銅
產品詳情
X44W-10T三通內螺紋全銅旋塞閥主要性能規范
| 零件名稱 | 閥體、塞子 | 填料 | 適用介質 | 工作溫度（℃） |
| 材料 | 鑄銅 | 油浸石棉盤根 | 水、蒸汽、油品 | ≤100 |
主要零部件材料
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X44W-10T | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | ≤100 |
主要尺寸
| 公稱通徑 DN | 管螺紋 G | L | H | ||||
| PN6 | PN10 | PN16 | PN6 | PN10 | PN16 | ||
| 15 | 1/2 | 70 | 70 | 70 | 78 | 78 | 78 |
| 25 | 1 | 100 | 100 | 100 | 123 | 123 | 123 |
| 32 | 11/4 | 120 | 120 | 120 | 150 | 150 | 150 |
| 40 | 11/2 | 130 | 130 | 130 | 160 | 160 | 160 |
| 50 | 2 | 143 | 143 | 143 | 186 | 186 | 186 |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://m.hhs-cadg.cn/html/cpxt/xsf_37_673.html
