ZMAQ氣動薄膜三通合流調節閥
前言：我們北方閥門集團有限公司是坐落在山東濰坊的閥門生產廠家，除了一會要討論的調節閥,三通調節閥，我們公司還生產、銷售各種規格的球閥、閘閥、蝶閥、截止閥等全品類工業閥門，將100%符合標準，100%保證質量，100%讓您滿意，我們的服務“一切為了客戶”。
ZMAX(Q)系列氣動薄膜三通調節閥采用雙閥芯上下導向結構，配用多彈簧執行機構，閥體為四通結構，即一進二出（分流型），二 進一出（合流型），從而達到流體混合升溫或降溫作用，或流體不等呈分流，滿足不同工況的使用要求。
ZMAX(Q)系列薄膜三通氣動調節閥采用雙閥芯上下導向結構，配用多彈簧執行機構，閥體為四通結構，即一進二出（分流型），二 進一出（合流型），從而達到流體混合升溫或降溫作用，或流體不等呈分流，滿足不同工況的使用要求。該閥體具有結構緊湊、里呈輕、動作靈敏、壓降損失小、允許壓新式高、閥容呈大、流呈特性精準和維護方便等優點，可用于各種不同的的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他各行業的自動化控制。

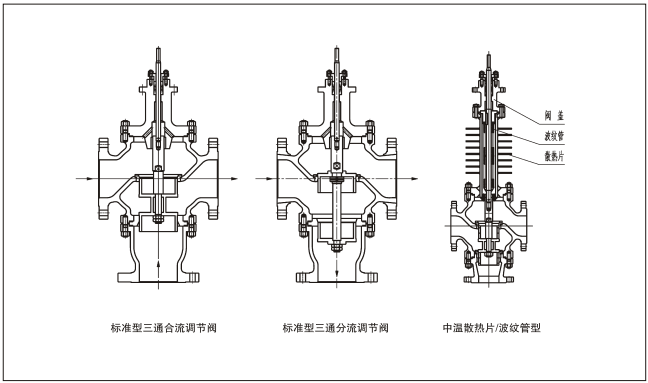

該閥有合（分）流普通型、合（分）流高溫型等多種型式。產品公稱 壓力等級有戶PN1.6、4.0、6.4；閥體公稱通徑范圍DN25~400；泄 漏等級有II級、IV級；流呈特性為直線和等百分比。多種品種規格可供選擇。

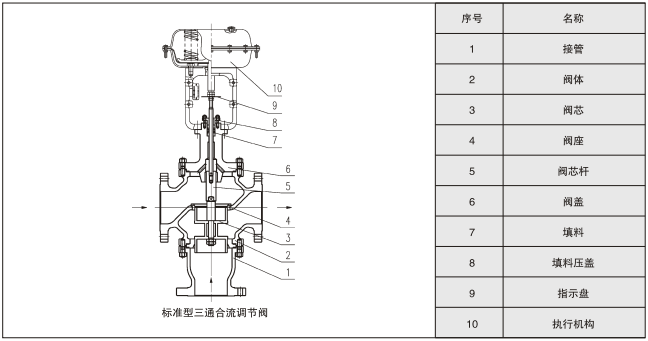

三通氣動調節閥主要零件常用材料：
| 名稱 | 材質 |
| 閥體 | ZG230-450、ZG0Cr18Ni9 |
| 閥芯閥座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
| 閥桿 | 0Cr18Ni9、2Cr13 |
| 推桿 | 0Cr18Ni9、2Cr13 |
| 彈簧 | 60Si2Mn |
| 波紋管 | 0Cr18Ni9 |
| 波紋膜片 | 夾增強尼龍織物丁腈橡膠 |
| 膜蓋 | A3、0Cr18Ni9 |
| 墊片 | 0Cr18Ni9、石墨纏繞墊片（V6590)、F4 |
| 填料 | PTFE、柔性石墨 |
三通氣動調節閥主要技術參數
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 閥座通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 額定KV | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | 1960 | 2560 |
| 公稱壓力（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 行程（mm） | 16 | 25 | 40 | 60 | 100 | 130 | ||||||||
薄膜有效面積Ae （cm2） | 280 | 350 | 560 | 900 | 1400 | 活塞式 | ||||||||
| 信號范圍KPa | 20-100、40-200、80-240 | |||||||||||||
| 氣源壓力MPa | 0.1-0.4 | 0.4-0.7 | ||||||||||||
| 固有流量特性 | 線性、等百分比、快開 | |||||||||||||
| 固有可調比 | 30:1 | |||||||||||||
| 泄漏等級 | III、IV | |||||||||||||
| 法蘭尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準 | |||||||||||||
| 閥體材質 | WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 | |||||||||||||
| 閥芯材質 | 304、316、420、鈦、鎳、哈氏合金、Monel等 | |||||||||||||
| 工作溫度℃ | -40~+230℃（常溫）、+230~+450℃（中溫）、+450~+560℃（高溫）、-40~-196℃（低溫） | |||||||||||||
| 系列類型 | 常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型 | |||||||||||||
三通氣動調節閥主要性能指標
| 序號 | 項目 | 性能指標 | ||
| 不帶定位器 | 帶定位器 | |||
| 1 | 基本誤差（%） | ±5 | ±1 | |
| 2 | 回差<（%）< td=""> | 3 | 1 | |
| 3 | 四區<（%）< td=""> | 3 | 0.4 | |
| 4 | 始終點偏差<（%）< td=""> | 始點（%） | ±5 | ±1 |
| 終點（%） | ±2.5 | |||
| 5 | 額定行程偏差<（%）< td=""> | ±2.5 | ||
| 6 | 允許泄漏量（1/h） | 10-3 * 閥額定容量 | ||
| 7 | 額定流量系數偏差<（%）< td=""> | ±10 | ||
| 8 | 固有流量特性 | 符合IEC534-1和GB/T4213-92中規定的斜率偏差要求 | ||
注：本產品性能符合GB/T4213—2008

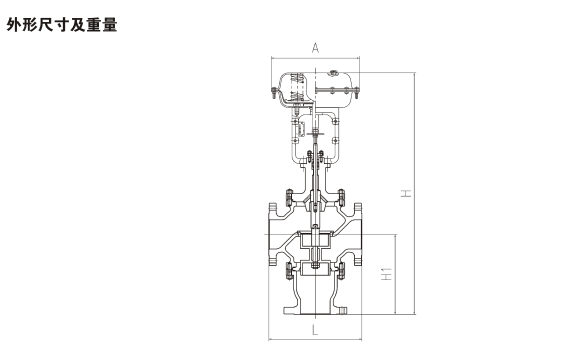

| 公通通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 700 |
| PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 803 | |
| PN6.4MPa | 200 | 200 | 240 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 819 | |
| H1 | 135 | 152 | 165 | 180 | 200 | 220 | 222 | 265 | 322 | 362 | 508 | 563 | |
| A | 280 | 360 | 470 | 580 | |||||||||
| H常溫 | 702 | 718 | 795 | 830 | 1067 | 1080 | 1094 | 1293 | 1321 | 1400 | 2065 | 2151 | |
| H中溫型 | 832 | 818 | 925 | 960 | 1214 | 1243 | 1257 | 1492 | 1520 | 1597 | 2340 | 2432 | |
| 重量（PN64常溫） | 40 | 45 | 60 | 65 | 100 | 125 | 150 | 250 | 290 | 450 | - | - | |
