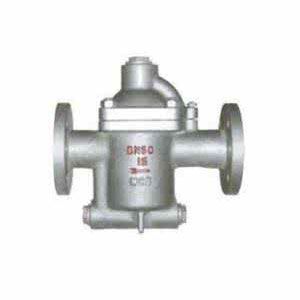

鐘形倒吊桶式蒸汽疏水閥
產品名稱：鐘形倒吊桶式蒸汽疏水閥
產品型號：ER105F ER110 ER116 ER120 ER25
連接方式：法蘭，絲扣
結構形式：倒吊桶式
驅動方式：手動
產品口徑：15-25
公稱壓力：1.0～1.6MPa
閥體材質：WCB 304 304L 316 316L
差壓復閥鐘型浮子式蒸汽疏水閥
產品介紹：ER 差壓復閥型蒸汽疏水閥廣泛用于石油、化工、印染 、織染、紡織、食品等各種工礦各種高中壓蒸汽設備系統。
結構特點：1、該閥采用先進的雙閥座機構，主副復閥滿足高壓力、大排量而體積小。
2、對凝結水德產生量 適應性強， 可間歇排水，汽水分離可靠。
3、背壓率高（≤80%），可有效回收凝結水。
4、閥內全不銹鋼零件全安裝在閥蓋上，維修方便，防腐蝕性強
主要零件材料和性能參數 Main parts and specifications
主要零部件材料表 Main patrs materials | Body/Bonnel | WCB、WC6 | 性能參數 Performance parameter | Lowest working pressure | 10.0MPa |
Clock float | Austria type body stainless steel | The lowest supercooling degree | 0℃ | ||
Valve seat /valve cote | Stainless alloy steel | Highest pemission back pressure rate | ＞85% | ||
In sets Filters | Stainless steel | Highest pemissible temperature | 鑄鋼425% Cast steel425% |
技術參數表 Technological paramerter date
Model | Nominaldiameter | Connection | PressureRaring | Maxallowable(℃) | External dimensions（mm） | Re.weight | |||
L | H1 | H2 | H3 | ||||||
ER105 | 15~40 | Thread 螺紋 | 0.05~0.3、0.7 | 425 | 230 | 155 | 165 | 17 | |
ER105F | 15~25 | Flange 法蘭 | 270 | 155 | 165 | 19.5 | |||
32~50 | 22 | ||||||||
ER116F | 15~25 | 0.05~0.5、1.2 | 270 | 155 | 165 | 19.5 | |||
32~50 | 310 | 24 | |||||||
ER116F | 15~25 | 0.05~0.7、1.6 | 270 | 155 | 165 | 19.5 | |||
32~50 | 310 | 24 | |||||||
ER116F | 32~50 | 0.05~1.6 | 320 | 230 | 192 | 48 | |||
ER20F | 15~50 | Flange 法蘭 | 0.05~1.6 | 425 | 310 | 146 | 200 | 30 | |
ER120F | 40~100 | 0.05~0.8、1.6 | 400 | 203 | |||||
