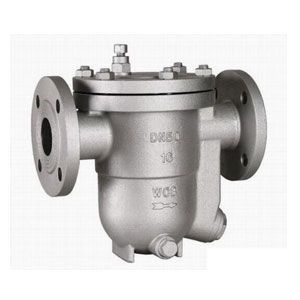

CS41H CS11H自由浮球式蒸汽疏水閥

產品名稱：CS41H CS11H自由浮球式蒸汽疏水閥

產品型號：CS41H CS11H

連接方式：法蘭

結構形式：直通式

驅動方式：手動

產品口徑：DN15～150mm

公稱壓力：0.6～6.4MPa

閥體材質：HT200 WCB 304

產品詳情

一、CS41H自由浮球式蒸汽疏水閥用途

CS11H/CS41H自由浮球蒸汽疏水閥用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并防止水蒸汽泄漏的疏水器，疏水閥也叫阻汽排水閥。疏水閥基本的工作原理就是利用蒸汽和水的重量差和溫度差來實現疏水的目的。該閥在蒸汽加熱系統中起到阻汽排水作用，選擇合適的疏水閥，可使蒸汽加熱設備達到最高工作效率。

二、CS41自由浮球式蒸汽疏水閥工作原理

CS41H自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏

三、CS41H自由浮球式蒸汽疏水閥特點

1、能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得最高的加熱效率

2、蒸汽壓力變化時，不受影響，能連續工作性能穩定

3、漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好

4、自動排空氣性能好

5、壽命長，浮球的整個球面都可以做密封面，無集中磨損。

四、CS41H自由浮球式蒸汽疏水閥主要性能參數

型號	工作壓力/MPa	適用溫度/℃	適用介質	閥體材料
CS41H-16	1.6	≤200	水、蒸汽	鑄鐵
CS41H-16C	1.6	≤200	水、蒸汽	碳鋼
CS41H-40	4	≤200	水、蒸汽	碳鋼

五、CS41H自由浮球式蒸汽疏水閥外形連接尺寸

產品型號	口徑	尺寸
產品型號	DN	L	H	D	D1	D2	b	f	Z-фd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-ф14
	20	195	200	105	75	55	14	2	4-ф14
	25	215	225	115	85	65	14	2	4-ф14
	25	270	245	115	85	65	14	2	4-ф14
CS41H-16/25/40C-D	32	270	250	135	100	78	16	2	4-ф18
	40	280	290	145	110	85	16	3	4-ф18
	50	290	300	160	125	100	16	3	4-ф18
	50	410	380	160	125	100	16	3	4-ф18
CS41H-16/25/C-F	65	410	380	180	145	120	18	3	4-ф18
	80	430	420	195	160	135	20	3	8-ф18
	100	430	440	215	180	155	20	3	8-ф18
	125	480	510	245	210	185	22	3	8-ф18
	150	480	510	280	240	210	24	3	8-ф23
