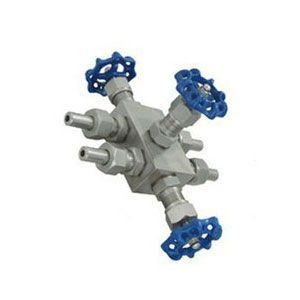

QFF3三閥組針型閥
產品名稱：QFF3三閥組針型閥
產品型號：QFF3
連接方式：內螺紋，外螺紋
結構形式：直通式
驅動方式：手動
產品口徑：DN5
公稱壓力：1.6Mpa-32.0Mpa
閥體材質：鑄鋼、碳鋼、不銹鋼
產品詳情
QFF3三閥組針型閥主要零部件材料
| 零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
| QFF3 160 DN3-50 | 碳鋼 | 鉻不銹鋼 | 聚四氟乙稀、 柔性石墨 | 碳鋼 | 優質碳鋼 | |
| QFF3 320P DN3-50 | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
主要性能規范
| 型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
| 殼體 (MPa) | 密封 (液) | 密封 (氣) | |||||
| QFF3 320 DN3-50 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水、酸、 蒸汽、油品等 |
| C≤425℃ | |||||||
主要外型及連接尺寸
| 型號 | 公稱直徑(mm) | 尺 寸 | 重量(Kg) | |||||
| L1 | D1 | Do | H | H1 | L2 | |||
| QFF3 320 DN3-50 | 200 | 14 | 65 | 234 | 260 | 54 | 3.8 | |
