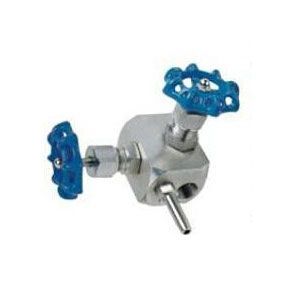

GMJ11F高密封取樣閥
產品名稱：GMJ11F高密封取樣閥
產品型號：GMJ11F
連接方式：內螺紋，外螺紋
結構形式：直通式
驅動方式：手動
產品口徑：DN8-DN32
公稱壓力：1.6-41.4MPa
閥體材質：不銹鋼304，316，鑄鋼
產品詳情
一、應用規范
1、 設計制造
GB/T 12224-1989
JB/T 7747-1995
2、連接方式:
內螺紋連接
3、結構特征:
硬軟雙密封副;浮動閥瓣
4、閥門檢驗和試驗:
GB/T 13927-1992
5、材料:
碳鋼按: GB/T 12228-1989的規定
不銹鋼：GB/T 1220-1989的規定
二、性能規范
公稱壓力：25Mpa
適用溫度:≤180℃
適用介質:水、蒸汽、油品等
三、 主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| GMJ11F/H-250Ⅰ | 20＃ | 20＃ | 2Cr13 | 20＃ | PTFE |
| GMJ11F/H-250PⅠ | SS304 | SS304 | SS304 | SS304 |
四、 主要外形尺寸
| 規格 | M1 | M2 | Ф | L | L1 | H | Do | 重量(kg) |
| DN6 | M20х1.5 | G1/2 | Ф10 | 70 | 153 | 110 | 63 | 1.5 |
