對夾蝶式止回閥
產品名稱：對夾蝶式止回閥
產品型號：H76X/H76H/H76W
連接方式：對夾
結構形式：蝶型
驅動方式：手動
產品口徑：DN50-DN1200
公稱壓力：1.0Mpa-4.0Mpa
閥體材質：鑄鋼、碳鋼、不銹鋼
產品詳情

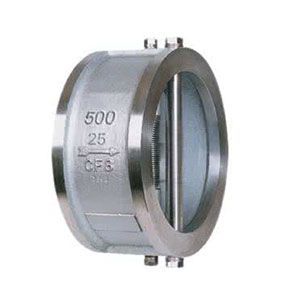

H76X/H76H/H76W對夾蝶式止回閥用于純凈管路及工業(yè)、環(huán)保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
主要技術參數(shù)
| 公稱通徑 | DN(mm) | 50~1200 | |||
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力Ps(MPa) | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 適用介質 | 水、蒸汽、油品、污水、酸堿類 | ||||
| 適用溫度 | 橡膠密封面（X）-20℃~120℃ 合金鋼密封面（H）主體碳鋼-29℃~425℃ 不銹鋼主體用于酸類介質-29℃~200℃ | ||||
主要零件材料
| 名稱 | 材料 |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
| 閥板 | 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 密封圈 | 橡膠、不銹鋼、合金鋼 |
| 彈簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |
H76X-6-10連接尺寸
| 通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 152 | 178 | 229 | 241 | 241 | 300 | 360 |
| D | 100 | 120 | 135 | 155 | 185 | 185 | 265 | 320 | 368 | 428 | 482 | 532 | 585 | 685 | 800 | 905 | 1005 | 1115 | 1325 |
H76H/W-16-25-40連接尺寸
| 通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | PN1.01.62.5 | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 184 | 198 | 203 | 219 | 222 |
| PN4.0 | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 222 | 231 | / | / | / | |
| D | PN1.0 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 438 | 489 | 539 | 594 | 695 |
| PN1.6 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 444 | 495 | 555 | 617 | 734 | |
| PN2.5 | 107 | 127 | 142 | 168 | 194 | 224 | 284 | 340 | 400 | 458 | 514 | / | / | / | |
| PN4.0 | 107 | 127 | 142 | 168 | 194 | 224 | 290 | 352 | 417 | 474 | 546 | / | / | / | |
